Das chemfig Paket kann dazu genutzt werden um einfache zweidimensionale chemische Strukturen und Schemata in LaTeX zu setzen. [1] Zum zeichnen der Moleküle und der Strukturen wird TikZ verwendet. Das Paket selbst wird in einigen anderen Chemiepaketen wie carbohydrates, mychemistry und substances benötigt beziehungsweise von diesen genutzt.

1.1 Einbinden des Paketes

Das Paket wird mit \usepackage{chemfig} eingebunden. Falls es nach dem Einbinden des Paketes zu Fehlermeldungen kommt, ist eine häufige Ursache dafür, dass die TikZ Variante auf dem entsprechenden Rechner zu alt ist. Wobei dieser Fehler nur noch selten auftritt.

2 Der chemfig Befehl

Der Basisbefehl heißt wie das Paket selbst \chemfig den folgenden Aufbau:
\chemfig[Option]{Code} beziehungsweise etwas ausführlicher \chemfig[Liste mit Komma getrennten Key = Value Paaren]{Code des Moleküls}

Über die Optionen des Befehls können unter anderem die Verbindungen der nachfolgenden Objekte festgelegt beziehungsweise verändert werden.

Im Fall von zwei Elementen (Atomen, Gruppen, Knoten etc.) lässt sich die Syntax des chemfig Befehls vereinfacht in dieser Form darstellen.

\chemfig{<Element 1><Art der Bindung>[<Winkel>,<Koeffizenten>,<ggf. zusätzlicher TikZ Code>]<Element 2>}

2.1 Bindungen

Es besteht die Auswahl zwischen diesen neun verschiedenen Bindungstypen.
Tabelle 1: Bindungstypen in Chemfig
Eingabe Ausgabe
\chemfig{A-B}
\chemfig{A=B}
\chemfig{A~B}
\chemfig{A>B}
\chemfig{A<B}
\chemfig{A>:B}
\chemfig{A<:B}
\chemfig{A>|B}
\chemfig{A<|B}

Die Gestaltung der Bindungen können verändert werden.
Wenn der vertikale Abstand innerhalb einer doppelt beziehungsweise einer dreifach Bindung verändert werden soll erfolgt dies über den Befehl \setdoublesep{Hoehe}, der Standardwert beträgt 2pt.
Der horizontale Abstand zwischen zwei Elementen beträgt standardmäßig 3em und lässt sich mit \setatomsep{Laenge} anpassen.
Der horizontale Abstand zwischen Bindung und Element, Standardwert 2pt, kann mit dem Befehl \setbondoffset{Laenge} verändert werden.

Mit \setbondstyle{TikZ Code} lassen sich Stiländerungen wie im folgenden Beispiel \setbondstyle{line width = 1pt, red} umsetzen. Soll wieder auf die ursprünglichen Einstellungen zurück gewechselt werden, reicht es aus den setbond Befehl mit einem leeren Argument beziehungsweise ohne Parameter \setbondstyle{} zu setzen.

2.2 Winkel

Es existieren drei Arten von Winkeln: gegebene, absolute und relative Winkel.

Bei den vorgegeben Winkeln ist eine Schrittweite von +45 Grad pro Schritt als Standard vorgegeben. Die Schritte gehen von der waagerechten als Basis aus. \chemfig{A-[Zahl von 0 bis n]B}

Die mögliche Anzahl der verschiedenen Winkel ist von der Schrittweite abhängig, da sich die Winkel ab einer gewissen Zahl wiederholen.

Tabelle 2: Die Schrittweite per default + 45°
Zahl 0 1 2 3 4 5 6 7 8 ...
Winkel 0° 45° 90° 135° 180° 225° 270° 315° 360° ...

Da 360°/45° = 8 ist, gibt es in der Standardeinstellung acht verschiedene unterscheidbare Winkeleinstellungen.

Mit dem Befehl \setangleincrement{Grad-Zahl} kann die Schrittweite verändert werden. Womit sich auch die Anzahl der unterscheidbaren Winkelstellungen verändert.

Die absoluten und relativen Winkel werden mit einem vorangestellten Doppelpunkt (:) beziehungsweise zwei Doppelpunkten (::) genutzt.

\chemfig{A-[:Winkel] B} Absolut
\chemfing{A-[::Winkel] B} Relativ
Der Unterschied zwischen den beiden Varianten zeigt sich bei der Drehung.

\chemfig{[:60]H-[:30]O-[:-30]H}vs.\chemfig{[:60]H-[::30]O-[::-60]H}
vs.
Abbildung 1 Auswirkungen der absoluten relativen Winkel auf die Drehung des Moleküls.

2.3 Koeffizient

Der Koeffizient stellt einen Skalierungsfaktor für die Länge der Bindung dar.
\chemfig{A-[Zahl Winkel, Koeffizient]B}
Eingabe:
\chemfig{H-[:30,2]O-[:-30]H}
Ausgabe:

2.4 Abzweigungen

Es lassen sich auch Verbindungen aus mehreren Elementen erstellen.
Eingabe:

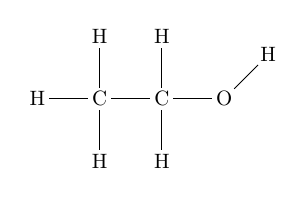

\chemfig{H-C(-[2]H)(-[6]H)-C(-[2]H)(-[6]H)-O-[1]H}
Ausgabe:

2.5 Ringe

Es lassen sich sowohl vollständige wie auch unvollständige Ringe mit und ohne Atome oder Molekülen darstellen. Der Aufbau ist dabei wie folgt:

<Atom>*<Anzahl>(<Code>)
Eingabe Ausgabe
\chemfig{C*6(-C=C-C=C-C=)}
\chemfig{*6(-=-=-=-)}

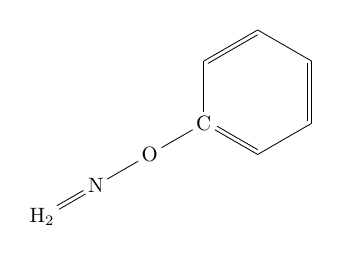

\chemfig{C*6((-O-N=H_2)=-=-=-)}
\chemfig{C*6(-C=C-C=C-C=)}
\chemfig{C*6(-C=C-C=C-)}
\chemfig{*6(-=-=-)}

3 Schemata und Beschriftungen

Innerhalb der zwei Befehle \schemestart und \schemestop können Schemata erstellt werden. Mit dem Befehl \chemname kann dies beschriftet werden.

\schemestart
\chemname[Dimension]{...}{...}
\schemestop
Die Option Dimension legt den Abstand zwischen der Zeichnung der Beschriftung fest.
\schemestart

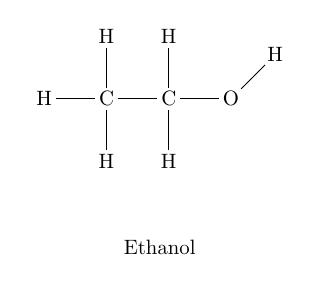

\chemname[8ex]{\chemfig{H-C(-[2]H)(-[6]H)-C
(-[2]H)(-[6]H)-O-[1]H}}{Ethanol}
\schemestop


Komplexeres Beispiel mit Beschriftung

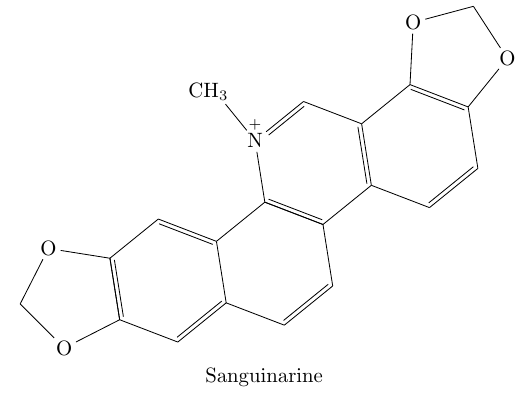

\schemestart
\chemname{
\chemfig{[:45]O*5(-*6(-=*6(-=-*6(-*6(-=-*5(-O--O-)
=-)=-=\chemabove{N}{\scriptstyle+}(-[::270]CH_3)-=)
--)-=-=)--O--)}}{Sanguinarine}
\schemestop

3.1 Aufnahme in Verzeichnisse

Die mit chemfig gesetzten Strukturen können auch in einer figure Umgebung gesetzt werden. Wenn sie innerhalb der figure Umgebung gesetzt können sie auf diese Art auch in das Abbildungsverzeichnis kommen.

\begin{figure}[!htpb]
\chemfig{[::60]N*6(=-(<:(<[::115]H)
*5(-N(-CH_3)----))=-=-)}
\caption{Nikotin}
\end{figure}

Sinnvoller ist jedoch, wenn das chemstyle Paket verwendet wird, es in ein Schemata Verzeichnis, welches von chemstyle bereit gestellt wird, einzufügen.

3.2 Valenzstriche und Elektronenformeln

Mit dem Befehl lewis beziehungsweise Lewis lassen sich Valenzstriche und Elektronenformeln darstellen. Der Unterschied zwischen beiden Befehlen besteht lediglich darin, dass bei Lewis die eingefügten Symbole (Striche oder Punkte) zusammen mit dem Element in einer bounding box sind, während sie bei lewis nicht zusammen sind. Das kann insbesondere bei der Elektronenformeldarstellung zu einem Verschwimmen beziehungsweise Überlagern von Elektronenpaaren, die verschiedenen Atomen zugeordnet sind, führen. Sodass in einem solchen Fall eher Lewis anstelle von lewis verwendet werden sollte.

4 Hinweise

In den neusten Versionen des Paketes (Version 1.5, 05.03.2020) werden die Befehle Lewis und lewis durch einen neuen Befehl charge ersetzt. In zukünftigen Versionen sollen diese Befehle entfernt werden.

Der Autor des Pakets hat am Ende der offiziellen Paketbeschreibung zahlreiche Beispiele, welche mit chemfig erstellt wurden, eingefügt.
